Übersicht der Beiträge

Zurück zu: hinteres Schanzkleid außen

Auf den Schanzkleidern sind lange Rollenfender angebracht, die im Original mit gelben Bändern befestigt sind. Aus verdoppeltem Karton habe ich zuerst einen Spant geschnitten, auf dem eine Rolle mit vielen Einschnitten gesetzt wurde. So vorbereitet sind die Teile dann im Heckbereich an die Schanzkleider geklebt.

Zum Schluss wurden die Oberkanten noch durch passende Streifen abgedeckt. Die Enden sind jeweils über einer Nadel gerundet worden und bilden den Übergang zum Schanzkleid.

Weiter zu: Rollenfender vorne

1. Seite Baubericht Schlepper BRAKE

Übersicht der Beiträge

Zurück zu: Schanzkleid innen

An der Rückseite war nun ein weiterer Streifen aufzusetzen und an der Außenseite der Schanzkleidstreifen ein paar Stützen anzubringen, damit die äußeren Schanzkleider mit der richtigen Schräge angebracht werden konnte. Die schwarzen Stützen sind im Bereich der hinteren Speigatten.

So vorbereitet konnte der hintere Teil der Außenseite festgeklebt werden.

An den Seiten wurde nun die Pforte in das Schanzkleid von außen eingefügt und weitere Stützen im Bereich der großen Speigatten aufgeklebt. Zum Schluss wurde auch hier das Schanzkleid von außen vervollständigt.

Weiter zu: Rollenfender hinten

Übersicht der Beiträge

Zurück zu: Bugfender, Scheuerleisten

Es geht etwas in die Höhe, die Innenseite vom Schanzkleid ist aufgesetzt. Beim vorderen Teil muss auf die Mittenmarkierung geachtet werden, der kleine angedeutete Poller an der oberen Kante sitzt nicht in der Mitte. An der Kante zum Heck habe ich die beiden Einbuchtungen mit jeweils 2 Behältern plastisch dargestellt. Zusätzlich sind an den Seiten kleine Verkleidungen für seitliche Poller angebracht.

Weiter zu: Hinteres Schanzkleid außen

Übersicht der Beiträge

Zurück zu: Bordwände

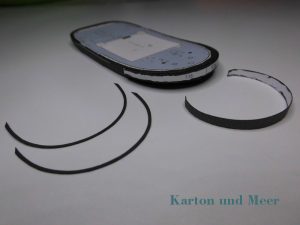

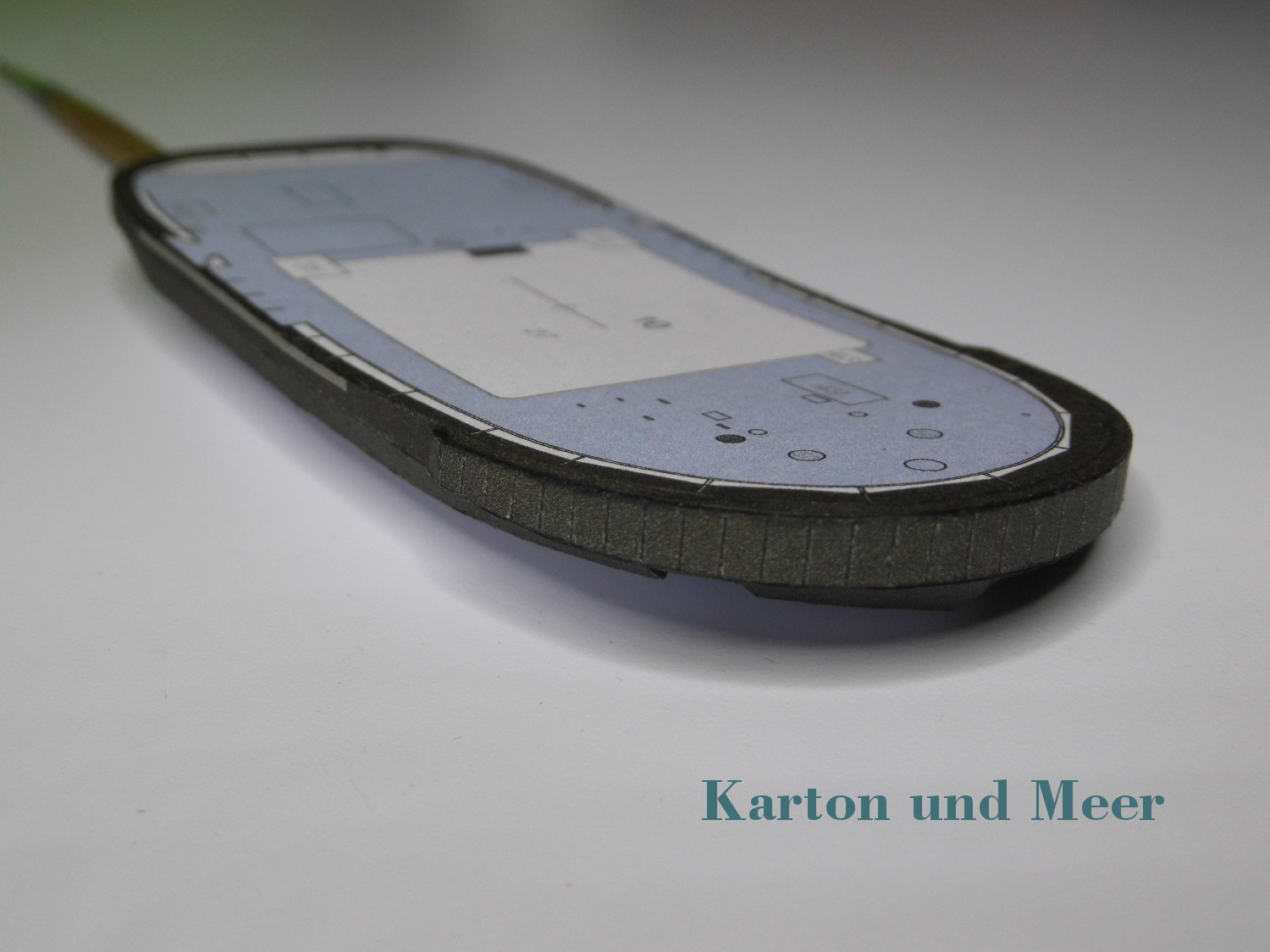

Auf die Bordwände ist am Bug ein dicker Gummifender angebracht, zwei Teile verdoppelter Karton und eine Abdeckplatte. Die zweite Lage ist etwas kleiner, damit der schräge Übergang zur Bordwand besser passt. Auf der äußeren Lage habe ich die Kanten der einzelnen Gummiplatte senkrecht gerillt, das ergibt ein schöneres Bild. Als Abschluss sind oben und unten noch schmale Streifen aufgesetzt.

Die seitlichen Scheuerleisten sind ähnlich aufgebaut, als letztes wird ein längs gerundeter Kartonstreifen als Gummiwulst aufgesetzt.

Weiter zu: Schanzkleid innen

Übersicht der Beiträge

Zurück zu: Spantengerüst

Das Spantengerüst war dann gut durchgetrocknet und die Bordwände konnten voerbereitet werden. Zwischen den Einschnitten an Bug und Heck muss die Bordwand gerillt und geknickt werden, im gleichmäßigen Abstand von der Oberkante. Die Kanten für die Ankertaschen hab ich am Anfang nur im mittleren Bereich geschnitten und an den Ecken zusammenhängend gelassen, sie sind erst nach dem gründlichen Vorformen der Bauteile endgültig ausgeschnitten worden. Die Einschnitte an Bug und Heck hab ich dann mit verdünntem Weißleim stumpf verklebt, die Ankertaschen sind dann ebenfalls von hinten eingeklebt worden. Sie können ruhig nach unten etwas überstehen.

So vorbereitet konnten sie angebracht werden. Ich habe beide Teile zuerst nur oben anbeklebt, anschließend die untere Klebenaht mit Leim verschlossen. Im Bereich der Rundungen vom Boden musste etwas nachgedrückt werden. Dann passte alles.

Weiter zu: Bugfender, Scheuerleisten

zu: Übersicht der Beiträge

In den letzten Tagen habe ich begonnen, den Baubogen für den Schlepper BRAKE zu überarbeiten. Die Farbe von den Decks beim ersten Bau war mir zu blass, der Einschnitt für den vorderen Niedergang musste ich noch ändern und wird jetzt noch einmal probegebaut.

Das erste Bild zeigt das Spantengerüst, alle Teile sind verdoppelt. Das Bild ist allerdings noch vom ersten Bau, inzwischen sind die beiden äußeren Längsspanten zwischen Spant 8 und 9 geändert worden, für die Ankertaschen mussten Platz geschaffen werden. Auch habe ich umnummeriert, aus Längsspanten 2a und 2b wurde 10 und 10a.

Als nächstes ist das Deck aufgesetzt, es ist wie der Boden aus verdoppeltem Karton. So konnte der Bau über Nacht gut durchtrocknen.

Weiter zu: Bordwände
